Vollständiger Kaufratgeber für HVAC-Ablaufwannen

Das Richtige HVAC-Ablaufwanne kommt es auf drei Entscheidungen an: das Material, das der Luftfeuchtigkeit und der Exposition entspricht, der das Gerät ausgesetzt ist, eine Tiefe und Neigung, die der tatsächlich erzeugten Kondensatmenge des Systems entspricht, und ob die Installation zusätzlich zur primären Wanne eine zweite Wanne benötigt. Machen Sie diese drei Details richtig und ein Ablaufwanne der Klimaanlage verrichtet jahrelang stillschweigend seinen Dienst, macht bei jedem einen Fehler und das erste Anzeichen eines Problems ist normalerweise eine nasse Decke oder ein korrodierter Pfannenboden, den niemund bemerkt hat, bis er versagt hat.

In diesem Leitfaden erfahren Sie, wie eine Kondensatauffangwanne tatsächlich funktioniert, wie sich verzinkte Stahl-, Edelstahl- und Polymerwannen vergleichen lassen, wie man eine Wanne richtig dimensioniert und neigt und was oft schief geht, wenn eine Wanne bei der routinemäßigen Wartung übersehen wird. Ganz gleich, ob Sie Pfannen für Neuinstallationen spezifizieren oder eine ausgefallene Pfanne ersetzen, das Ziel ist dasselbe: Passen Sie die Pfanne an das System und die Umgebung an, in der sie sich befindet.

Was macht eine HVAC-Ablaufwanne?

Sammeln und Leiten von Kondensat

Wenn warme Raumluft über eine kalte Verdampferschlange strömt, kondensiert Feuchtigkeit aus der Luft und tropft nach unten. Eine HVAC-Ablaufwanne befindet sich direkt unter dieser Spule, fängt jeden Tropfen auf und leitet ihn zu einer Abflussleitung, anstatt ihn auf dem Boden, in Rohrleitungen oder in einem Deckenhohlraum sammeln zu lassen. An einem feuchten Tag kann ein mittelgroßes Wohnsystem mehrere Liter Kondensat produzieren, sodass die Wanne echte, kontinuierliche Arbeit verrichtet und nicht nur eine Formsache ist.

Primärpfannen vs. Sekundärpfannen

Die meisten Innengeräte verfügen über eine direkt in das Gerätegehäuse eingebaute Primärwanne. Wenn dieselbe Einheit auf einem Dachboden, einem Dachboden oder in einem anderen Raum über einer fertigen Decke montiert wird, wird als Sicherung eine sekundäre Wanne, manchmal auch Hilfs- oder Überlaufwanne genannt, unter der gesamten Einheit platziert. Sollte die primäre Wanne oder ihre Abflussleitung jemals verstopft sein, fängt die sekundäre Wanne den Überlauf auf und löst entweder einen Sicherheitsschalter aus oder leitet den Abfluss separat ab, wodurch Zeit gewonnen wird, bevor das Wasser die darunter liegende Decke erreicht.

Wo Klimaanlagen-Ablaufwannen verwendet werden

Die Anforderungen an die Kondensatablaufwanne variieren je nach Standort des Geräts und dem Risiko, das ein Leck mit sich bringen würde. Die folgende Tabelle zeigt, wie sich die Pfannennutzung bei gängigen Installationsarten typischerweise ändert.

Allgemeine Größen- und Neigungshinweise für gängige HVAC-Ablaufwannenanwendungen
Systemtyp	Typische Pfannentiefe	Empfohlene Steigung	Gemeinsames Material
Wohn-Split-System-Innenspule	1,5 bis 2 Zoll	Leichtes Gefälle zum Abfluss	Verzinkter Stahl oder Polymer
Auf dem Dachboden oder Dachboden montiertes Luftbehandlungsgerät	2,5 bis 3 Zoll	Gefälle und ein spezieller Überlaufauslass	Verzinkter Stahl oder Edelstahl
Leichte kommerzielle Paketeinheit	3 bis 4 Zoll	Kontinuierliche Neigung über die gesamte Pfannenlänge	Edelstahl
Bodenwanne für Dachkondensationseinheit	4 Zoll und höher	Gefälle zu mehreren Abflusspunkten	Verzinkter Stahl mit Korrosionsbeschichtung

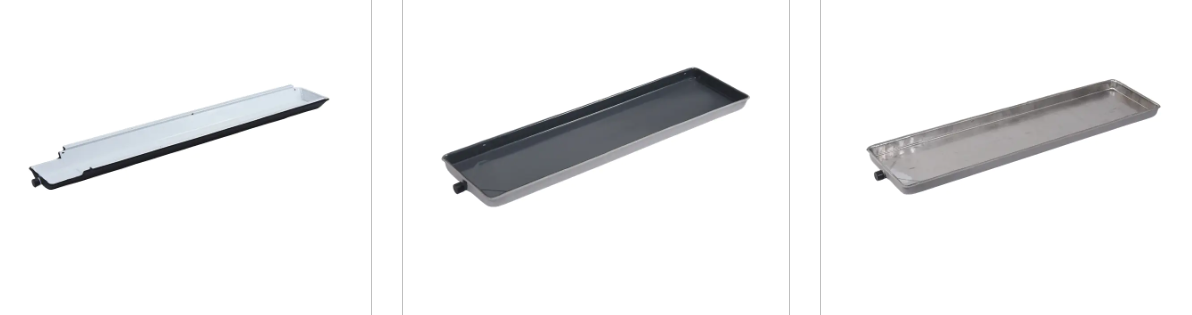

Verglichene Materialien: verzinkte, Edelstahl- und Polymer-Ablaufwannen

Die Wahl des Materials ist der entscheidende Faktor, der eine jahrelang haltbare Auffangwanne aus Metall von einer Auffangwanne unterscheidet, die frühzeitig ausgetauscht werden muss. Optionen für verzinkte Ablaufwannen bieten ein solides Gleichgewicht zwischen Haltbarkeit und einfacher Herstellung und sind daher eine häufige Standardlösung für Standardarbeiten im Privathaushalt und im leichten Gewerbebereich. Bei einer Auffangwanne aus Edelstahl muss ein gewisses Maß an Flexibilität bei der Herstellung zugunsten der besten Korrosionsbeständigkeit und der längsten Lebensdauer eingetauscht werden, weshalb sie häufiger in gewerblichen Systemen und an Küsten oder in Umgebungen mit hoher Luftfeuchtigkeit zum Einsatz kommt. Polymer- oder Kunststoffpfannen tendieren völlig in die andere Richtung und legen Wert auf geringes Gewicht und Formflexibilität gegenüber langfristiger struktureller Haltbarkeit.

Das folgende Radardiagramm vergleicht alle drei Materialien anhand von fünf praktischen Faktoren, die bei der Wahl zwischen ihnen am wichtigsten sind.

Ablaufwanne aus Edelstahl Verzinkte Auffangwanne Polymer-Ablaufwanne

Wählen Sie die richtige Pfannentiefe für Ihre Installation

Eine zu kleine Abflusswanne einer Klimaanlage ist eine der häufigsten Ursachen für einen Überlauf, da sie bei höchster Luftfeuchtigkeit nicht genügend Kondensat aufnehmen kann, bevor das Wasser den Rand erreicht. Die Anforderungen an die Tiefe skalieren mit der Art der Installation, von flachen Wannen, die in Fenster- und Kompaktterminaleinheiten eingebaut werden, bis hin zu tieferen Bodenwannen, die bei Geräten auf dem Dach verwendet werden. Die folgende Tabelle vergleicht die typische Pfannentiefe in vier gängigen Anwendungskategorien.

Typische Pfannentiefe je nach Anwendung (Zoll)

Abbildung: Allgemeine Tiefenreferenz je nach Anwendung. Die tatsächliche Wannentiefe sollte den Herstellerangaben für die genau installierte Einheit entsprechen.

Wie sich das Kondensatvolumen mit der Luftfeuchtigkeit und der Jahreszeit ändert

Der Kondensatausstoß ist das ganze Jahr über nicht konstant, er steigt und fällt mit der Luftfeuchtigkeit im Freien und der Belastung des Systems. Aus diesem Grund kann eine HVAC-Abflusswanne, die im Frühling völlig ausreichend erscheint, im schwülsten Sommerabschnitt plötzlich Anzeichen von Überlastung zeigen. Das folgende Liniendiagramm veranschaulicht ein allgemeines saisonales Muster des relativen Kondensatvolumens. Dies ist ein nützlicher Kontext für die Entscheidung, wie viel Spielraum in die Wannenkapazität eingebaut werden soll.

Illustratives saisonales Muster des Kondensatvolumens

Abbildung: allgemeines saisonales Muster zur Veranschaulichung, die tatsächliche Kondensatmenge hängt vom lokalen Klima und der Systemlaufzeit ab.

Häufige Probleme: Überlauf, Rost und verstopfte Abflüsse

„Warum ist die Abflusswanne meiner Klimaanlage voller Wasser?“ ist eine der häufigsten Fragen, die Hausbesitzer stellen, und die Antwort lautet fast immer eher eine Verstopfung als ein Defekt der Wanne selbst. Im Laufe der Zeit sammeln sich Staub, Algen und Schmutz in der Abflussleitung an und verlangsamen oder stoppen den Kondensatfluss, bis er sich in der Wanne sammelt und schließlich überläuft. Eine gesprungene Pfanne, Korrosion an den Nähten oder ein defekter Schwimmerschalter sind weitere häufige Ursachen, die sich allerdings eher langsam entwickeln. Das folgende Säulendiagramm zeigt eine allgemeine Aufschlüsselung, wie oft die einzelnen Ursachen bei Serviceeinsätzen auftreten.

Relative Häufigkeit häufiger Probleme mit der Ablaufwanne (anschaulicher Index)

Abbildung: Anschaulicher Vergleich, wie oft jedes Problem bei routinemäßigen Servicebesuchen auftritt.

Wartungs- und Reinigungsplan

Wie oft sollte eine AC-Abflusswanne gereinigt werden?

Die meisten Wohnsysteme profitieren von einer Inspektion der Wanne und der Abflussleitung mindestens einmal pro Kühlsaison, idealerweise kurz bevor das Wetter warm wird. Häuser in feuchten Klimazonen oder mit viel umgebender Vegetation müssen möglicherweise zweimal im Jahr überprüft werden, da sich unter diesen Bedingungen Algen und Schmutz schneller ansammeln.

Schalten Sie das System aus, bevor Sie die Wanne und die Abflussleitung überprüfen oder reinigen.
Entfernen Sie stehendes Wasser und überprüfen Sie die Pfanne auf sichtbare Rückstände, Algenwachstum oder Sedimente.
Befreien Sie die Öffnung der Abflussleitung von Ablagerungen, damit das Kondensat ungehindert zum Austrittspunkt fließen kann.
Überprüfen Sie die Pfannenoberfläche und die Nähte auf Rostflecken, Lochfraß oder Haarrisse, die sich mit der Zeit vergrößern könnten.
Testen Sie den Schwimmerschalter (falls die Wanne einen enthält), um sicherzustellen, dass er das System immer noch abschaltet, wenn das Wasser zu hoch steigt.

Wählen Sie einen zuverlässigen Hersteller von HVAC-Ablaufwannen

Die Zusammenarbeit mit einem etablierten Hersteller von HVAC-Ablaufwannen ist wichtiger, als es den Anschein hat, denn die Qualität der Wanne wird weitgehend bei der Herstellung bestimmt und kann nicht nach der Installation repariert werden. Eine einteilige Stanz- oder Vollschweißnaht vermeidet die Schwachstellen, an denen Undichtigkeiten und Rost entstehen. Suchen Sie nach einem Hersteller von Abflusswannen für Klimaanlagen, der eine gleichmäßige Wandstärke über die Wanne gewährleisten kann, sowohl verzinkte als auch rostfreie Stahloptionen anbietet und nicht standardmäßige Größen für Dachgeräte, Schrankgeräte und andere Installationen unterstützt, die nicht in eine Standardvorlage passen.

Ein kompetenter Lieferant von Kondensatablaufwannen sollte auch in der Lage sein, die Position des Abflussauslasses, die Neigung der Wanne und die Gesamtkapazität an ein bestimmtes System anzupassen, anstatt jedes Projekt in das gleiche feste Design zu zwingen. Optionale Ausstattungsmerkmale wie Anti-Schimmel-Beschichtungen oder eine geneigte Entwässerungsrinne sollten direkt angefragt werden, da sie die Keimbildung und stehendes Wasser zwischen den Reinigungen reduzieren.

Über Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. ist ein professionelles Unternehmen im Elektrobereich, das sich auf die Entwicklung und Produktion von Zubehör für zentrale Klimaanlagen, einschließlich Kondensatorkomponenten und Kondensatablaufwannen, konzentriert. Kondensatorbaugruppen basieren auf hocheffizienten Wärmetauscherrohren und Lamellendesigns, die mit gängigen Kältemitteln kompatibel sind. Sie sind in Kupferrohr-, Aluminiumlamellen- oder Vollaluminiumkonstruktion erhältlich und verfügen über modulare Strukturen, die sich an Multi-Split-Systeme und gewerbliche Einheiten anpassen lassen.

Auf der Seite der Ablaufwanne basiert die Produktion auf einteiligem Stanzen oder Schweißen aus verzinktem Stahl und Edelstahl, mit Optionen für Anti-Schimmel-Beschichtungen und geneigten Ablaufrinnen, die helfen, mikrobielles Wachstum und stehendes Wasser zu verhindern. Nicht standardmäßige Größen werden für Dachgeräte, Schrankgeräte und andere Installationsarten unterstützt, mit einstellbarer Position und Neigung des Abflussauslasses, um genau der Konfiguration jedes Kunden zu entsprechen. Als in China ansässiges Unternehmen HVAC-Ablaufwanne and Ablaufwannen für Klimaanlagen In der Fabrik unterstützt Cixi Chenfeng die ODM- und OEM-Anpassung im Großhandel, unterstützt durch gemeinsame Labortests für Luftstrom- und Entwässerungsleistung.

Häufig gestellte Fragen

Q1. Was ist eine Ablaufwanne für eine Klimaanlage?

Dabei handelt es sich um eine flache Wanne, die unter der Verdampferschlange oder dem Innengerät installiert wird und das Kondensat sammelt und in eine Abflussleitung leitet, wodurch verhindert wird, dass Wasser in den umgebenden Raum tropft.

Q2. Was macht eine HVAC-Ablaufwanne?

Es fängt Kondensat auf, das entsteht, wenn warme Luft über die Kaltschlange strömt, und leitet das Wasser sicher vom Gerät weg, anstatt dass es sich im Inneren des Gebäudes ansammelt oder tropft.

Q3. Warum ist die Abflusswanne meiner Klimaanlage voller Wasser?

Eine volle oder überlaufende Pfanne wird meist durch eine verstopfte Abflussleitung verursacht, aber auch eine gesprungene Pfanne, Rostschäden oder ein defekter Schwimmerschalter können dazu führen, dass sich Wasser ansammelt.

Q4. Wie oft sollte eine AC-Abflusswanne gereinigt werden?

Eine jährliche Inspektion vor der Kühlsaison ist für die meisten Häuser eine sinnvolle Basis. In feuchten Klimazonen oder Gebieten mit dichter Vegetation in der Umgebung wird eine zweite Inspektion empfohlen.

F5. Können Sie eine AC-Ablaufwanne ersetzen?

Ja, eine Ablaufwanne kann einzeln ausgetauscht werden, ohne dass das gesamte Innengerät ausgetauscht werden muss, solange die Ersatzwanne der Tiefe, der Grundfläche und der Position des Ablaufauslasses des Originals entspricht.

F6. Was ist eine sekundäre Auffangwanne?

Eine sekundäre oder zusätzliche Wanne befindet sich unter dem gesamten Innengerät, typischerweise bei einer Dachboden- oder Dachbodeninstallation, und fängt Überlauf auf, falls die primäre Wanne oder die Abflussleitung jemals verstopft wird.

F7. Welches Material eignet sich am besten für eine AC-Ablaufwanne?

Edelstahl bietet die stärkste Korrosionsbeständigkeit und längste Lebensdauer, verzinkter Stahl bietet einen langlebigen und kostenbewussten Mittelweg und Polymerpfannen legen Wert auf geringes Gewicht gegenüber langfristiger Haltbarkeit.

F8. Wie lange hält eine Auffangwanne?

Die Lebensdauer variiert je nach Material und Umgebung. Gut gewartete Edelstahl- und verzinkte Pfannen halten in der Regel viele Jahre, während die Einwirkung von stehendem Wasser und Schmutz diese Lebensdauer tendenziell verkürzt.

F9. Warum rostet eine AC-Ablaufwanne?

Rost entsteht, wenn sich die Schutzschicht einer Metallpfanne abnutzt oder zerkratzt wird, wodurch stehendes Kondenswasser und Feuchtigkeit bei wiederholter Einwirkung an das blanke Metall gelangen können.

F10. Wie verhindern Sie, dass die Auffangwanne einer Klimaanlage überläuft?

Halten Sie die Abflussleitung frei von Schmutz, überprüfen Sie die Pfanne regelmäßig auf Risse oder Rost und stellen Sie sicher, dass die Neigung der Pfanne das Wasser zum Auslass leitet, anstatt es an einer Stelle sammeln zu lassen.
