Ablaufwannen für Klimaanlagen: Vollständiger Kaufratgeber für HLK-Anlagen

Was für ein Ablaufwanne der Klimaanlage Tatsächlich

Ein Ablaufwanne der Klimaanlage Sammelt das Kondenswasser, das sich während des Kühlzyklus an der Verdampferschlange bildet, und leitet es in eine Abflussleitung, um Feuchtigkeit von Rohrleitungen, Isolierungen und umgebendem Strukturmaterial fernzuhalten. Ohne eine ordnungsgemäß angebrachte Wanne würde das Kondensat einfach von der Spule ablaufen und sich im Klimaschrank ansammeln oder in den Raum unter dem Gerät tropfen.

Bei den meisten Wohn- und Kleingewerbesystemen werden zwei Wannen verwendet, die zusammenarbeiten: eine Primärwanne, die direkt unter der Verdampferschlange montiert ist, und eine Sekundärwanne, die unter dem gesamten Luftbehandlungsgerät als Ersatzauffangbecken installiert ist. Diese duale Einordnung ist bei Dachboden- und Schrankinstallationen gängige Praxis, da sie eine zweite Verteidigungslinie bietet, wenn die primäre Abflussleitung verstopft wird.

Ob die Komponente als beschrieben wird HVAC-Ablaufwanne , eine Kondensatwanne oder ein Ablaufwanne der Klimaanlage Die Funktion bleibt bei allen Marken und Systemgrößen gleich: Kondenswasser wird so verwaltet, dass es das System auf einem kontrollierten Weg und nicht auf einem unkontrollierten Weg verlässt.

Wie eine AC-Ablaufwanne im System funktioniert

Wenn warme Innenluft über die kalte Verdampferschlange strömt, kondensiert die Feuchtigkeit in der Luft an der Oberfläche der Verdampferschlange, ähnlich wie Wasser, das sich auf einem kalten Glas bildet. Dieses Wasser tropft nach unten und landet in der Wanne direkt unter der Spule. Die Wanne ist mit einem leichten Gefälle zu einer Ecke oder Kante hin hergestellt, wo ein Abflussauslass an eine Abflussleitung aus PVC oder Kupfer angeschlossen ist, die das Wasser vom Gerät wegführt, typischerweise zu einem Bodenablauf, einer Kondensatpumpe oder einer externen Abflussstelle.

Rollen der primären und sekundären Ablaufwanne

Die Primärwanne befindet sich am nächsten an der Spule und leitet das Kondensat unter normalen Betriebsbedingungen ab. Die sekundäre Wanne, manchmal auch Not- oder Hilfswanne genannt, ist unter der gesamten Stellfläche des Luftbehandlungsgeräts positioniert und sammelt nur dann Wasser, wenn die primäre Wanne überläuft oder die Hauptabflussleitung verstopft. Viele Sekundärpfannen verfügen über einen Schwimmerschalter, der das System automatisch abschaltet, wenn Wasser erkannt wird. Dadurch wird begrenzt, wie viel Wasser sich ansammeln kann, bevor jemand das Problem bemerkt.

Warum Gefälle und Auslassposition wichtig sind

Eine Pfanne mit unzureichendem Gefälle ermöglicht, dass das Wasser stehen bleibt und nicht abfließt, was mit der Zeit die Gefahr von stehendem Wasser, Sedimentablagerungen und mikrobiellem Wachstum erhöht. Dies ist einer der Gründe, warum Hersteller der Platzierung des Auslasses und der Pfannengeometrie große Aufmerksamkeit schenken, anstatt die Pfanne als einfaches flaches Tablett zu behandeln.

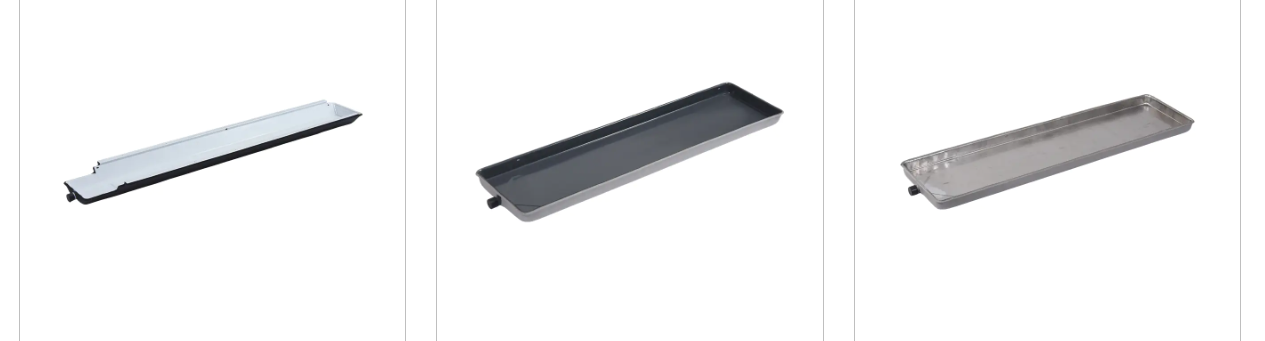

Materialoptionen für die Ablaufwanne: Edelstahl, verzinkter Stahl und Aluminium

Die Materialauswahl hat Einfluss darauf, wie eine Pfanne der Feuchtigkeitsbelastung über Jahre hinweg standhält. Die drei am häufigsten für HVAC-Kondensatwannen spezifizierten Materialien sind Edelstahl, verzinkter Stahl und Aluminium, jedes mit einem unterschiedlichen Verhältnis von Korrosionsbeständigkeit, Gewicht und struktureller Steifigkeit.

Allgemeiner Vergleich der Korrosionsbeständigkeit gängiger Kondensatwannenmaterialien, relative Skala.

HVAC-Ablaufwanne aus Edelstahl

A HVAC-Ablaufwanne aus Edelstahl wird im Allgemeinen für Umgebungen mit höherer Luftfeuchtigkeit oder Küstenlufteinwirkung gewählt, da die Legierung über lange Betriebszeiten hinweg Oberflächenrost gut widersteht. Edelstahlpfannen sind außerdem einfacher sauber zu halten, da die glatte Oberfläche im Vergleich zu beschichtetem Stahl der Bildung von Kalkablagerungen entgegenwirkt.

Ablaufwanne aus verzinktem Stahl

A Auffangwanne aus verzinktem Stahl verwendet eine Zinkbeschichtung auf einer Stahlbasis, die einen kostengünstigen Mittelweg zwischen Rohstahl und Edelstahl bietet. Verzinkte Pfannen werden häufig in Standardinstallationen in Wohngebäuden verwendet, bei denen extreme Feuchtigkeit oder Salzbelastung kein Hauptproblem darstellen.

AC-Ablaufwanne aus Aluminium

Ein AC-Ablaufwanne aus Aluminium bietet eine leichtere Option, die dennoch wirksam Korrosion widersteht, was die Handhabung bei der Installation in engen Dachboden- oder Deckenräumen vereinfachen kann. Aluminium bildet eine natürliche Oxidschicht, die die Oberfläche nach der Installation vor weiterer Korrosion schützt.

Allgemeiner Materialvergleich für Metallkonstruktionen für HVAC-Ablaufwannen
Material	Relatives Gewicht	Typischer Anwendungsfall
Edelstahl	Mäßig	Hoch humidity or coastal climates
Verzinkter Stahl	Mäßig	Standard-Wohnsysteme
Aluminium	Licht	Dachboden- oder enge Freirauminstallation

Vergleich von Ablaufwannen aus Edelstahl und verzinktem Stahl

Da diese beiden Materialien bei HLK-Kondensatwannenprojekten am häufigsten verwendet werden, hilft ein direkter Vergleich mehrerer praktischer Kriterien zu klären, welche Option die beste Leistung erbringt.

Redaktioneller Vergleich, blaue Fläche steht für Edelstahl, orange Fläche steht für verzinkten Stahl, Zehn-Punkte-Skala.

Edelstahl schneidet bei Korrosionsbeständigkeit und Langzeitbeständigkeit tendenziell besser ab, während verzinkter Stahl nach wie vor eine praktische Wahl für Standardinstallationen ist, bei denen Budgeteffizienz und unkomplizierte Verfügbarkeit wichtiger sind als maximale Korrosionsbeständigkeit.

Häufige Ursachen für einen Überlauf der AC-Abflusswanne

Wenn sich die Pfanne ständig füllt oder überläuft, ist das meist ein Symptom einer Verstopfung oder eines Luftstromproblems an einer anderen Stelle im System und nicht ein Defekt in der Pfanne selbst. Das Verständnis der häufigsten Ursachen hilft Hausbesitzern und Technikern, das Problem schneller zu diagnostizieren.

Veranschaulichendes Häufigkeitsranking der gemeldeten Ursachen für ein Überlaufen der Auffangwanne, Zehn-Punkte-Skala.

Algen, Staub oder Schmutz verstopfen die Kondensatablaufleitung
Gefrorene oder vereiste Verdampferschlange schmilzt schneller, als die Wanne abtropfen kann
Eine Pfanne, die ohne ausreichendes Gefälle zum Auslass hin installiert ist
Physische Risse oder Korrosionslöcher in einer Alterungspfanne
Eine defekte Kondensatpumpe bei Systemen, die darauf angewiesen sind

Wo sich die Ablaufwanne im Inneren der Klimaanlage befindet

Die Platzierung hängt von der Systemkonfiguration ab. Bei Split-Systemen befindet sich die Primärwanne unter der Innenverdampferschlange im Lüftungsschrank, üblicherweise in einem Schrank, Keller oder Dachboden. Wenn das Gerät über dem Wohnraum installiert wird, wird in der Regel eine sekundäre Wanne unter dem gesamten Luftbehandlungsgerät positioniert, da bei Lecks an dieser Stelle ein höheres Risiko für Schäden an der Decke oder Wand besteht.

Vereinfachte isometrische Ansicht der typischen Platzierung der primären und sekundären Ablaufwanne in einem Lüftungsschrank.

Bei Paket-Dachgeräten ist die Kondensatwanne direkt unter dem Wärmetauscherabschnitt in das Gerätegehäuse eingebaut, wobei die Abflussleitung durch den Dachrahmen oder den Schrankboden zu einem äußeren Abflusspunkt geführt wird.

Größe und Abmessungen der Ablaufwanne

Die Pfannenabmessungen sind auf die Stellfläche der Verdampferschlange oder des Lüftungsschranks abgestimmt, sodass die Größe im Allgemeinen vom Gerätehersteller angegeben und nicht unabhängig ausgewählt wird. Die Tiefe ist ebenso wichtig wie Länge und Breite, da eine flache Wanne weniger Kapazitätsreserven bietet, wenn die Abflussleitung vorübergehend eingeschränkt wird.

Allgemeine Größenreferenz für gängige Kondensatwannen für Privathaushalte und leichte Gewerbebetriebe
Pfannentyp	Typische Tiefe	Gemeinsame Einstellung
Primärpfanne	1 bis 2 Zoll	Unter der Verdampferschlange
Sekundärpfanne	2 bis 3 Zoll	Unter dem kompletten Luftbehandlungsgerät
Wanne für Dachgeräte	Variiert je nach Modell	Integriert in den Schrankboden

Bei Austauschprojekten, bei denen die ursprüngliche Ausrüstungswanne nicht mehr verfügbar ist oder bei denen eine nicht standardmäßige Schrankgröße eine maßgeschneiderte Passform erfordert, sind kundenspezifische Tiefen- und Stellflächenoptionen üblich.

Wartungsplan für eine HVAC-Kondensatwanne

Eine routinemäßige Reinigung verringert das Risiko, dass sich Sedimente und biologische Ablagerungen schneller ansammeln, als die Abflussleitung sie abtransportieren kann. Das folgende Liniendiagramm zeigt einen allgemeinen Zusammenhang zwischen der Zeit seit der letzten Reinigung und der Wahrscheinlichkeit einer eingeschränkten Entwässerung und dient als Planungsreferenz für die Wartungsplanung.

Allgemeine Planungsreferenz für den Trend des Überlaufrisikos im Verhältnis zu den Monaten seit der letzten Reinigung.

So reinigen Sie eine AC-Abflusswanne

Schalten Sie die Stromversorgung des Luftbehandlungsgeräts aus, bevor Sie auf den Wannenbereich zugreifen.
Entfernen Sie stehendes Wasser und sichtbare Rückstände von der Pfannenoberfläche.
Spülen Sie die Abflussleitung mit einer für Kondensatleitungen empfohlenen Mischung, um Ablagerungen zu beseitigen.
Untersuchen Sie die Pfanne auf Risse, Rostflecken oder abgenutzte Beschichtungen.
Stellen Sie sicher, dass sich der Schwimmerschalter (falls vorhanden) frei bewegt und ordnungsgemäß zurückgesetzt wird.
Stellen Sie die Stromversorgung wieder her und prüfen Sie, ob das Kondensat wie erwartet zum Auslass fließt.

Beschaffung einer Hersteller von HVAC-Ablaufwannen

Kondensator- und Ablaufwannenkomponenten arbeiten als Teil des Kühlkreislaufs zusammen, wobei der Kondensator den Wärmeaustausch zwischen Kältemittel und Außenluft übernimmt und die Ablaufwanne das Kondensat verwaltet, das beim Kühlprozess entsteht. Käufer, die Komponenten in großem Maßstab beschaffen, suchen im Allgemeinen nach einem Lieferanten, der sowohl eine gleichbleibende Stanz- oder Schweißqualität als auch Flexibilität bei nicht standardmäßigen Größen unterstützen kann.

Cixi Chenfeng Electric Co., Ltd. konzentriert sich auf Zubehör für zentrale Klimaanlagen, einschließlich Kondensatorkomponenten aus Kupferrohr und Aluminiumlamellen oder Vollaluminiumkonstruktionen, die mit gängigen Kältemitteln wie R410A und R32 kompatibel sind, sowie Auffangwannenkomponenten, die durch einteiliges Stanzen oder Schweißen aus verzinktem Stahl und Edelstahl hergestellt werden. Ablaufwannen können mit Anti-Schimmel-Beschichtungen oder einem geneigten Ablaufkanal ausgestattet sein, um die Wasserstagnation zu reduzieren. Für Dachgeräte, Schrankgeräte und andere Installationsformate, bei denen die Position und das Gefälle des Ablaufauslasses angepasst werden müssen, werden nicht standardmäßige Größen unterstützt.

Was Sie einer Klimaanlagen-Ablaufwannenfabrik fragen sollten

Können die Stellfläche und die Tiefe der Pfanne an eine bestimmte Schrank- oder Bordsteingröße angepasst werden?
Welche Beschichtungs- oder Endbearbeitungsoptionen stehen für feuchte oder küstennahe Umgebungen zur Verfügung?
Ist die Position des Abflussauslasses anpassbar, um sie an die vorhandene Abflussleitungsführung anzupassen?
Kann die Produktion sowohl rostfreie als auch verzinkte Optionen vom selben Lieferanten unterstützen?

Häufig gestellte Fragen

Was ist eine Ablaufwanne für eine Klimaanlage?

Dabei handelt es sich um eine flache Metallwanne, die unter der Verdampferschlange oder dem Luftbehandlungsgerät positioniert ist und das Kondenswasser auffängt und in eine Abflussleitung leitet, wodurch Feuchtigkeit von der umgebenden Struktur ferngehalten wird.

Was macht eine HVAC-Ablaufwanne?

Es fängt das Wasser auf, das entsteht, wenn die Verdampferschlange die Raumluft kühlt, und leitet das Kondensat zu einem Abfluss, damit es sich nicht im Schrank ansammelt oder in den Raum darunter tropft.

Was ist eine Kondensatablaufwanne?

Eine andere gebräuchliche Bezeichnung für die gleiche Komponente ist die Kondensatablaufwanne, die sich speziell auf ihre Rolle bei der Verwaltung des Wassers bezieht, das während des Betriebs an der Kühlschlange kondensiert.

Wo ist die Auffangwanne einer Klimaanlage?

Bei Split-Systemen sitzt es unter der Innenverdampferschlange im Lüftungsschrank, während es bei Dachkompaktgeräten in den Schrankboden unter dem Rohrschlangenabschnitt eingebaut ist.

Wie funktioniert eine AC-Ablaufwanne?

Kondensat tropft von der Spule in die Wanne, die zu einem Auslass geneigt ist, der mit einer Abflussleitung verbunden ist, sodass das Wasser das System auf einem kontrollierten Weg verlassen kann, anstatt sich anzusammeln.

Was ist der Unterschied zwischen einer Auffangwanne und einer Kondensatwanne?

Diese Begriffe beschreiben dieselbe Komponente, wobei Ablaufwanne und Kondensatwanne in der HVAC-Dokumentation für Privathaushalte und Gewerbebetriebe synonym verwendet werden.

Warum ist die Abflusswanne meiner Klimaanlage voller Wasser?

Eine volle Pfanne weist normalerweise auf eine verstopfte Abflussleitung, einen verstopften Siphon oder ein Pumpenproblem hin, das verhindert, dass das Wasser die Pfanne so schnell verlässt, wie es sich ansammelt.

Warum läuft meine HVAC-Ablaufwanne über?

Ein Überlauf ist häufig auf eine verstopfte Kondensatleitung, eine unzureichende Wannenneigung oder eine gefrorene Rohrschlange zurückzuführen, die schneller schmilzt, als Wanne und Leitung das entstehende Wasser aufnehmen können.

Warum ist die Ablaufwanne meiner Klimaanlage undicht?

Undichtigkeiten sind oft auf eine gesprungene oder korrodierte Wanne, eine lockere Verbindung der Abflussleitung oder eine Naht zurückzuführen, die nach längerer Einwirkung von stehendem Wasser versagt hat.

Warum füllt sich die Abflusswanne meiner Klimaanlage ständig?

Wiederkehrende Ablagerungen weisen typischerweise auf eine Abflussleitung hin, die regelmäßig gespült werden muss, auf Algen oder Schmutz, der sich schneller ansammelt als bei routinemäßigen Wartungsarbeiten, oder auf eine Neigung der Wanne, die das Wasser nicht mehr effizient leitet.
